سیستم سطح حفاظت IP (حفاظت از اینگرس) توسط کمیسیون مستقل انتخابات (کمیسیون بین المللی الکتروتکنیک) برای طبقه بندی لوازم الکتریکی با توجه به ویژگی های ضد گرد و غبار و ضد رطوبت آنها تهیه شد.
سطح حفاظت از IP از 2 عدد تشکیل شده است
●شماره مشخصه اول نشان دهنده سطح ضد گرد و غبار و حفاظت در برابر نفوذ اجسام خارجی است. به منظور جلوگیری از شوک الکتریکی) ،
●عدد مشخصه دوم نشان دهنده درجه آب بندی دستگاه در برابر رطوبت و غوطه ور شدن آب است و هر چه تعداد بزرگتر باشد، سطح حفاظت بیشتر است.
اولین مشخصه سطح ضد گرد و غبار
X=0.No protection
X=1.جلوگیری از نفوذ اجسام بزرگتر از 50mm، جلوگیری از بدن انسان به طور تصادفی دست زدن به بخش های داخلی تجهیزات الکتریکی، جلوگیری از نفوذ اجسام بزرگتر از 50mm قطر
X=2.جلوگیری از نفوذ اجسام بزرگتر از 12mm و جلوگیری از انگشتان دست زدن به بخش های داخلی تجهیزات الکتریکی
X=3.جلوگیری از نفوذ اجسام بزرگتر از 2.5mm، جلوگیری از نفوذ ابزار، سیم یا اشیاء با قطر بزرگتر از 2.5mm
X=4.جلوگیری از نفوذ اجسام بزرگتر از 1.0mm، جلوگیری از نفوذ پشه ها، حشرات و یا اشیاء بزرگتر از 1.0mm قطر
X=5.Dustproof نمی تواند به طور کامل از نفوذ گرد و غبار جلوگیری کند، اما مقدار گرد و غبار نفوذی بر عملکرد طبیعی برق تاثیری نخواهد گذاشت
X=6.Dustproof, به طور کامل جلوگیری از نفوذ گرد و غبار
دومین مشخصه سطح ضد آب
0.No حفاظت
1.To جلوگیری از نفوذ آب چکیدن، برای جلوگیری از افت عمودی قطره آب
2.هنگام 15 درجه بودن، باز هم از چکیدن آب جلوگیری می کند. هنگامی که تجهیزات الکتریکی در حالilting 15 درجه, آن را هنوز هم می تواند جلوگیری از چکیدن
3.جلوگیری از نفوذ آب پاشیده شده، جلوگیری از آب باران، و یا آب پاشیده عمود بر جهت که زاویه آن کمتر از 50 درجه است
4.جلوگیری از نفوذ آب پاشیده و نفوذ آب پاشیده از همه جهات
5.To جلوگیری از نفوذ امواج بزرگ آب، برای جلوگیری از نفوذ امواج بزرگ و یا اسپری سریع آب از سوراخ اسپری
6.جلوگیری از نفوذ امواج بزرگ از آب، و نفوذ تجهیزات الکتریکی به آب برای مدت زمان خاص و یا تحت فشار آب هنوز هم می تواند بهره برداری طبیعی از تجهیزات اطمینان حاصل شود
7.جلوگیری از نفوذ آب، تجهیزات الکتریکی در آب غرق شده به طور نامحدود تحت شرایط خاص فشار آب، هنوز هم می تواند بهره برداری طبیعی از تجهیزات اطمینان حاصل شود
8.جلوگیری از اثرات غرق شده
9/9k.can be cleaned by high-pressure / steam jet, and high-pressure water (more than 80) / water vapor should be added to the product shell in any direction without harmful effects.
بنابراین، IP69K می تواند به طور کامل از نفوذ گرد و غبار جلوگیری کند، می تواند در برابر تمیز کردن آب / بخار پر فشار مقاومت کند، و تجهیزات هنوز هم می توانند به طور معمول عمل کنند.
معنی آزمون IP69K
در صنایعی مانند فرآوری مواد غذایی، ضدفونی پزشکی، یا استفاده در فضای باز از دوربین ها و دیگر تجهیزات، ضدفونی و نظافت با دمای بالا اجتناب ناپذیر است. بخار آب با دمای بالا تأثیر مرگباری بر بسیاری از دستگاه های الکترونیکی دارد.
در میان آن ها می توان به تراکم آب، باعث ایجاد مدار کوتاه دستگاه شد؛ درجه حرارت بالا باعث پیری سیم و دستگاه; جریان هوای ضربه قوی شکاف روی دستگاه را افزایش خواهد داد و در نهایت باعث شکست دستگاه خواهد شد.
این بدان معنی است: می تواند به بالاترین استاندارد گرد و غبار (IP6X) برسد؛ می تواند به بالاترین استاندارد ضد آب برسد، حتی اگر با فشار بالا و تمیز کردن بخار (IPX9K).
|
|

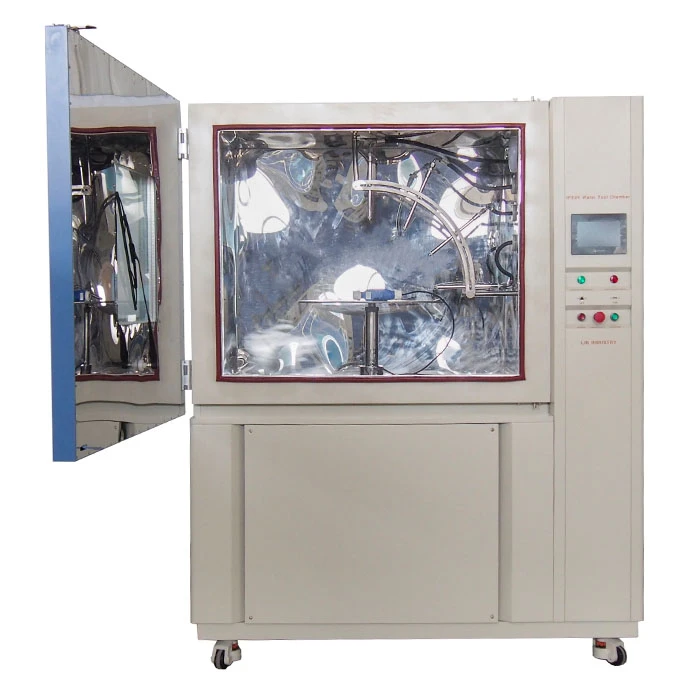

| IP6X گرد و غبار شن و ماسه اتاق تست | IPX9K فشار بالا اسپری آب اتاق تست |
روش های آزمون
نصب نمونه آزمون بر روی پلت فرم مربوطه. از چهار انژکتور نصب شده در موقعیت ها و زوایای مختلف (۰°، ۳۰°، ۶۰°، ۹۰°) برای تزریق استفاده می شود که هر کدام حداقل به مدت ۳۰ ثانیه است.
LIB IPX9K فشار بالا اسپری آب اتاق تست مطابق با IEC60529 استاندارد تست. تجهیزات به دست آمده گواهینامه بازرسی کیفیت. ما ارائه ماشین تست، ارائه راه حل آزمون. در صورت علاقه به تماس با ما خوش آمدید.
