درجه IPمحفظه اسپری آبتجهیزات آزمایش رایجی است که برای آزمایش عملکرد ضد آب محصولات الکترونیکی، قطعات خودرو، تجهیزات ارتباطی و غیره در سطوح مختلف فشار آب استفاده می شود. این نقش مهمی در تضمین عملکرد ضد آب محصولات الکترونیکی و قطعات خودرو دارد.
چیستاب اتاق اسپری
محفظه پاشش آب یکی از شاخه های اتاق آزمایش باران IP می باشد.
درجه بندی حفاظت از نفوذ (IP) میزان مقاومت دستگاه در برابر مواد جامد و آب را اندازه گیری می کند. رتبه بندی IP توسط استاندارد بین المللی EN 60529 (بریتانیا BS EN 60529:1992 – درجات حفاظت ارائه شده توسط محفظه ها (کد IP) و IEC 60509: 1989 اروپا – درجات حفاظت ارائه شده توسط محفظه ها (کد IP) تعیین می شود.
دو طبقه بندی اصلی تست IP وجود دارد، آزمایش باران و تست گرد و غبار، و بنابراین دو نوع اتاق آزمایش وجود دارد، اتاق آزمایش شن و غبار و اتاق آزمایش باران. و در محفظه آزمایش باران، با توجه به روش های مختلف آزمایش به نوع آب پاش، نوع جت آب، نوع غوطه وری در آب تقسیم می شود.
رتبه بندی IP ضد آب دارای یک تقسیم بندی واضح از درجه ضد آب محصول آزمایش شده است، از 1 تا 8، در مجموع 8 درجه وجود دارد، علاوه بر این، با توجه به فشارهای مختلف، 6K و 9K دو درجه اضافی وجود دارد.
انواع اسپری آب عبارتند از IPX1-4 و 1PX9K.
|
مرحله |
محافظت در برابر |
|
X |
— |
|
0 |
هیچ یک |
|
1 |
چکیدن آب |
|
2 |
چکاندن آب هنگام کج شدن در 15 درجه |
|
3 |
پاشیدن آب |
|
4 |
پاشیدن آب |
|
5 |
جت های آب |
|
6 |
جت های آبی قدرتمند |
|
6K |
جت های آبی قدرتمند با افزایش فشار |
|
7 |
غوطه وری، تا عمق 1 متر (3 فوت 3 اینچ). |
|
8 |
غوطه وری، 1 متر (3 فوت 3 اینچ) یا بیشتر عمق |
|
9K |
جت های آبی قدرتمند با دمای بالا |
IPX1 و IPX2
تست IPX1:
به عنوان چکیدن آب با قطرات عمودی در حال سقوط تعریف می شود.
الزام این است که تجهیزات تحت آزمایش (EUT) هیچ اثر مضری از چکیدن آب نداشته باشند.
جزئیات آزمایش شامل مدت زمان آزمایش 10 دقیقه و آب معادل 1 میلی متر بارندگی در دقیقه است.
تست IPX2:
زمانی که تا 15 درجه کج می شود، به صورت چکیدن آب تعریف می شود.
الزام این است که EUT نباید هیچ اثر مضری را در زمانی که محفظه تا زاویه 15 درجه نسبت به موقعیت عادی خود کج می کند و در معرض چکه آب قرار می گیرد، تجربه کند.
جزئیات آزمایش شامل مدت زمان آزمایش 10 دقیقه و آب معادل 3 میلی متر بارندگی در دقیقه است.
IPX3 و IPX4 استانداردهای آزمایشی برای سطوح حفاظتی هستند که برای آزمایش عملکرد ضد آب تجهیزات مورد استفاده قرار می گیرند. این آزمایشها معمولاً توسط آزمایشگاههای شخص ثالث انجام میشوند و در اینجا مراحل کلی برای انجام آزمایشها آمده است:
IPX3 و IPX4
تست IPX3:
1. نمونه آزمایشی در موقعیت ثابت لوله دوار قرار می گیرد.
2. نمونه را به مدت 5 دقیقه با استفاده از جریان آب 35 لیتر در دقیقه و فشار آب متوسط 100 کیلو پاسکال آزمایش کنید.
3. در عرض 1 دقیقه پس از آزمایش، نمونه نباید هیچ گونه پدیده نفوذی را نشان دهد.
4. در طول بقیه زمان، نمونه آزمایشی نباید هیچ پدیده نفوذی را نشان دهد که بر عملکرد تأثیر می گذارد.
5. پس از تست، بررسی کنید که آیا دستگاه به درستی کار می کند یا خیر.
تست IPX4:
1. نمونه آزمایشی در موقعیت ثابت لوله دوار قرار می گیرد.
2. نمونه را به مدت 5 دقیقه با دبی 10 لیتر در دقیقه و فشار آب متوسط 100 کیلو پاسکال آزمایش کنید.
3. در عرض 1 دقیقه پس از آزمایش، نمونه نباید هیچ گونه پدیده نفوذی را نشان دهد.
4. در طول بقیه زمان، نمونه آزمایشی نباید هیچ پدیده نفوذی را نشان دهد که بر عملکرد تأثیر می گذارد.
5. پس از تست، بررسی کنید که آیا دستگاه به درستی کار می کند یا خیر.
IPX9K
تست ضد آب IPX9K عمدتاً شامل جنبه های زیر از موارد آزمایش است:
نیاز آزمون
1. قطر نازل: حدود 12.5 میلی متر، فاصله از نزدیکترین جسم آزمایشی 100-150 میلی متر است.
2. فاصله نازل: حدود 100-150 میلی متر، مدت زمان آزمایش 30 ثانیه است.
3. جریان آب نازل: سرعت جریان حداقل 14-16L/min است و فشار آب اسپری میتواند به 80-100 بار برسد.
4. فشار تستر: 100-150 بار.
5. زمان تست: 30 ثانیه تا 3 دقیقه.
فرآیند تست
1. محیط آزمایش شامل تجهیزات تست، نازل تست IPX9K و غیره را تایید کنید.
2. با توجه به الزامات استاندارد IPX9K، پارامترهای تست، از جمله فاصله اسپری، دما، زمان و غیره را تنظیم کنید.
3. تجهیزات تست را از قبل تست کنید تا از سالم بودن آن اطمینان حاصل کنید.
4. دستگاه را تحت آزمایش در دستگاه آزمایش قرار دهید تا مطمئن شوید که می تواند جت آب را به طور کامل از نازل آزمایش دریافت کند.
5. آزمایش آزمایش فشار قوی واتر جت مداوم را با 30 ثانیه در هر موقعیت (0 درجه، 30 درجه، 60 درجه، 90 درجه) شروع کنید و زمان کل برای چهار موقعیت 120 ثانیه است.
7. پس از آزمایش، بررسی کنید که آیا وضعیت در حال اجرا و ظاهر قطعه آزمایشی با شرایط مطابقت دارد یا خیر.
این مراحل ممکن است برای استانداردها و دستگاه های مختلف کمی متفاوت باشد.
توصیه محصول
LIB دارای خطی از محفظه های اسپری آب برای تست درجه حفاظت IPX1، X2، IPX3 و IPX4 و IPX9K در برابر باران و اسپری ها بر اساس استاندارد IEC 60529 و سایر استانداردهای بین المللی است. محفظه اسپری آب با سیستم گردش مجدد آب که مصرف آب را کاهش می دهد و یک سری لوله های آب ساخته شده است. یک صفحه گردان دوار گنجانده شده می تواند حتی پاشیدن آب را روی سطح محصولات تحت آزمایش افزایش دهد. تامین آب اتوماتیک تامین آب کافی و تست اتوماتیک را تضمین می کند. همه مدل ها به کنترل کننده قابل برنامه ریزی و دسترسی اترنت ارتقا یافته اند که عملکرد و کنترل ساده ای را فراهم می کند. کانکتور برق ضد آب آن در اتاق آزمایش می تواند به راحتی برق نمونه ها را تامین کند.
IPX12
IPX34
IPX34 بدون پوسته

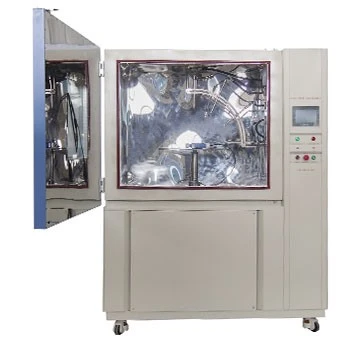

IPX9K
LIB Environmental یکی از تولید کنندگان حرفه ای و معتبر اتاق های آزمایش اقلیمی و محیطی در چین است. مجهز به یک کارخانه حرفه ای، ما می توانیم اتاق اسپری آب IP با کیفیت بالا را با قیمت رقابتی به شما ارائه دهیم. اکنون ما تجهیزات تست IP با کیفیت بالا را برای فروش داریم، خوش آمدید اتاق آزمایش خود را با هزینه کم خریداری کنید و قیمت را با تامین کننده ما بررسی کنید.
